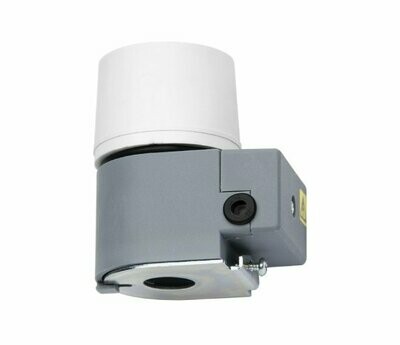

RBM - SERVOCOMANDO ELETTROTERMICO PER VALVOLA DI ZONA 230V 360.00.10

RBM Servocomando elettrotermico On-Off per valvole di zona sprovvisto di microinterruttore ausiliario. 3600010

I servocomandi elettrotermici RBM trovano impiego in accoppiamento a valvole di zona RBM serie 112-113 -114, installate sugli impianti di riscaldamento, condizionamento e impianti di produzione acqua calda.

• Alimentazione 230V AC
• Consumo 5 V
• Frequenza 50/60 Hz
• Protezione elettrica IP 31
• Temperatura ambiente max +5 ÷ +50 °C
• Tempo di intervento ~120 secondi

FUNZIONAMENTO

Il funzionamento è del tipo a pistone. L’attuazione della forza di spinta, nell’apertura della valvola, è data dall’aumento di volume di una cera sintetica riscaldata tramite un “termistore PTC” (nella tipologia delle resistenze elettroniche con temperatura limite fissa).L’aumento di volume della cera sintetica si attua in senso verticale, entro un contenitore a “soffietto”.

Al soffietto è unita un’asta metallica che comanda l’alzata del pistone di spinta preposto all’apertura della valvola.

La spinta dell’asta metallica non avviene direttamente sulla valvola di zona, ma tramite un cursore in polimero plastico rigido che presenta su una estremità un dentello per comandare a sua volta un microinterruttore.

Quando nella fase di apertura della valvola, l’asta raggiunge circa il 50% della sua corsa, il microinterruttore chiude il circuito elettrico azionando di conseguenza un apparecchiatura elettrica (pompa o circolatore) ad esso collegata.

Il comando è di tipo on-off (aperto / chiuso).

La corrente elettrica rimane inserita per tutto il periodo dell’ apertura, con un consumo energetico di 5 VA.

I servocomandi sono dotati di un sistema di fissaggio a ghigliottina che consente un facile accoppiamento alla valvola mediante serraggio di una vite.

Il tempo di apertura e di chiusura della valvola può essere influenzato dall’ambiente dove si trova installata la valvola di zona, condizionando il grado di dissipazione del calore del comando elettrotermico.

AVVERTENZE

• Prevedere l’applicazione di idonee protezioni elettriche;
• Evitare l’applicazione del servomotore elettrotermico capovolto;
• Per il comando di queste apparecchiature prevedere l’inserimento di termostati o cronotermostati RBM
